Seat Altea XL 2015 Manuel du propriétaire (in French)
Manufacturer: SEAT, Model Year: 2015, Model line: Altea XL, Model: Seat Altea XL 2015Pages: 256, PDF Size: 4.35 MB
Page 101 of 256

Sièges et appuie-tête

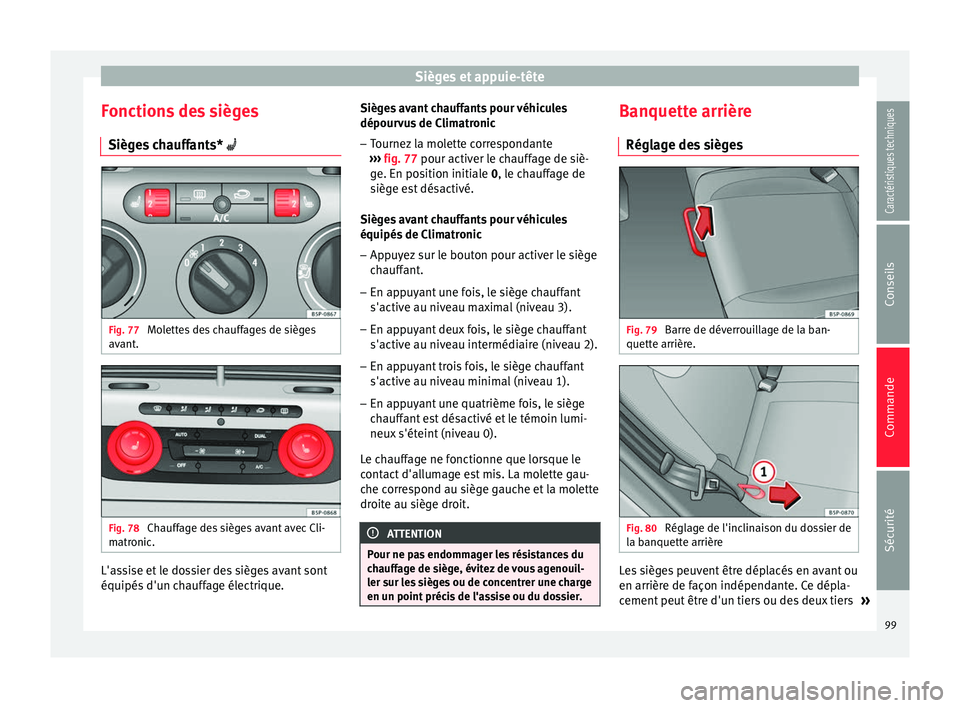

Fonctions des sièges Sièges chauffants* Fig. 77
Molettes des chauffages de sièges
avant. Fig. 78
Chauffage des sièges avant avec Cli-
matronic. L'assise et le dossier des sièges avant sont
équipés d'un chauffage électrique. Sièges avant chauffants pour véhicules
dépourvus de Climatronic
– Tournez la molette correspondante
››› fig. 77 pour activer le chauffage de siè-
g e. En po
sition initiale 0, le chauffage de
siège est désactivé.
Sièges avant chauffants pour véhicules
équipés de Climatronic
– Appuyez sur le bouton pour activer le siège
chauffant.
– En appuyant une fois, le siège chauffant
s'active au niveau maximal (niveau 3).
– En appuyant deux fois, le siège chauffant
s'active au niveau intermédiaire (niveau 2).
– En appuyant trois fois, le siège chauffant
s'active au niveau minimal (niveau 1).
– En appuyant une quatrième fois, le siège
chauffant est désactivé et le témoin lumi-
neux s'éteint (niveau 0).
Le chauffage ne fonctionne que lorsque le
contact d'allumage est mis. La molette gau-
che correspond au siège gauche et la molette
droite au siège droit. ATTENTION
Pour ne pas endommager les résistances du
chauffage de siège, évitez de vous agenouil-
ler sur les sièges ou de concentrer une charge
en un point précis de l'assise ou du dossier. Banquette arrière
Réglage des sièges Fig. 79
Barre de déverrouillage de la ban-
quette arrière. Fig. 80
Réglage de l'inclinaison du dossier de
la banquette arrière Les sièges peuvent être déplacés en avant ou
en arrière de façon indépendante. Ce dépla-
cement peut être d'un tiers ou des deux tiers
»
99
Caractéristiques techniques
Conseils
Commande
Sécurité
Page 102 of 256

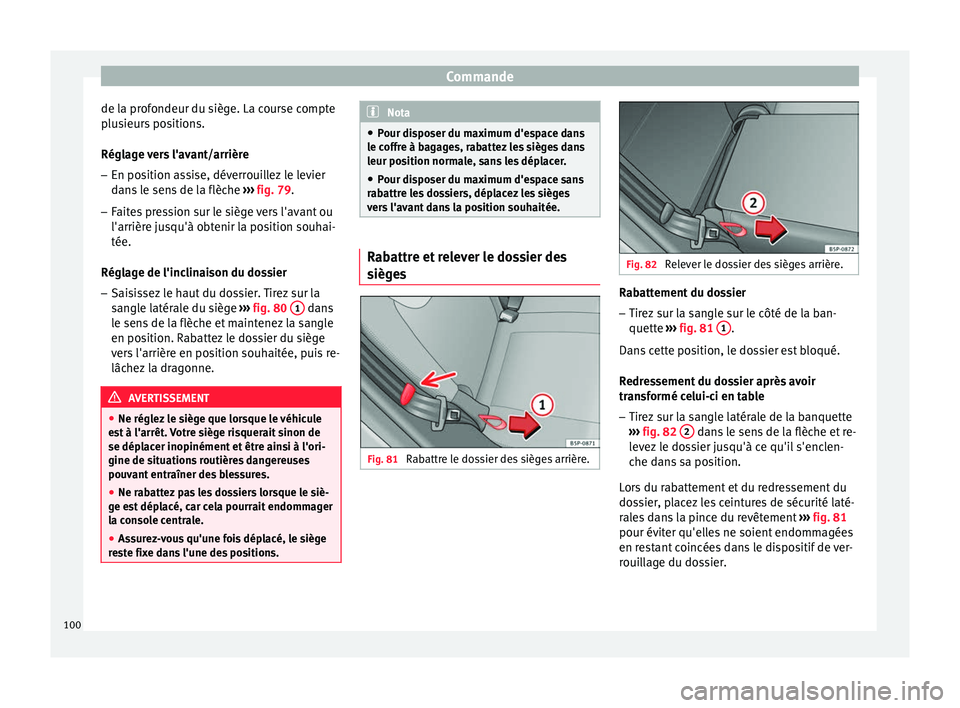

Commande
de la profondeur du siège. La course compte
plusieurs positions.
Réglage vers l'avant/arrière – En position assise, déverrouillez le levier
dans le sens de la flèche ››› fig. 79 .
– Fait
es pression sur le siège vers l'avant ou
l'arrière jusqu'à obtenir la position souhai-
tée.
Réglage de l'inclinaison du dossier – Saisissez le haut du dossier. Tirez sur la
sangle latérale du siège ››› fig. 80
1 dans
le sens de la flèche et maintenez la sangle
en position. Rabattez le dossier du siège
vers l'arrière en position souhaitée, puis re-
lâchez la dragonne. AVERTISSEMENT
● Ne réglez le siège que lorsque le véhicule
est à l'arrêt. Votre siège risquerait sinon de
se déplacer inopinément et être ainsi à l'ori-
gine de situations routières dangereuses
pouvant entraîner des blessures.
● Ne rabattez pas les dossiers lorsque le siè-
ge est déplacé, car cela pourrait endommager
la console centrale.
● Assurez-vous qu'une fois déplacé, le siège
reste fixe dans l'une des positions. Nota
● Pour disposer du maximum d'espace dans
le coffre à bagages, rabattez les sièges dans
leur position normale, sans les déplacer.
● Pour disposer du maximum d'espace sans
rabattre les dossiers, déplacez les sièges
vers l'avant dans la position souhaitée. Rabattre et relever le dossier des
sièges
Fig. 81
Rabattre le dossier des sièges arrière. Fig. 82
Relever le dossier des sièges arrière. Rabattement du dossier
– Tirez sur la sangle sur le côté de la ban-
quette ››› fig. 81 1 .
Dans cette position, le dossier est bloqué.
Redressement du dossier après avoir
transformé celui-ci en table – Tirez sur la sangle latérale de la banquette
››› fig. 82 2 dans le sens de la flèche et re-
levez le dossier jusqu'à ce qu'il s'enclen-
che dans sa position.
Lors du rabattement et du redressement du
dossier, placez les ceintures de sécurité laté-
rales dans la pince du revêtement ››› fig. 81
pour éviter qu'elles ne soient endommagées
en restant coincées dans le dispositif de ver-
rouillage du dossier.
100
Page 103 of 256

Transport et équipements pratiques
AVERTISSEMENT
● Après avoir relâché la dragonne, vérifiez
que le dossier de siège est correctement ver-
rouillé.
● Pour des raisons de sécurité, les dragonnes
du système de verrouillage des sièges ne doi-
vent pas être utilisées pour attacher des ob-
jets.
● Une fois le dossier bloqué, veillez à ce que
les fermetures des ceintures soient sorties de
la banquette et accessibles. Transport et équipements
pratiques
Rangements

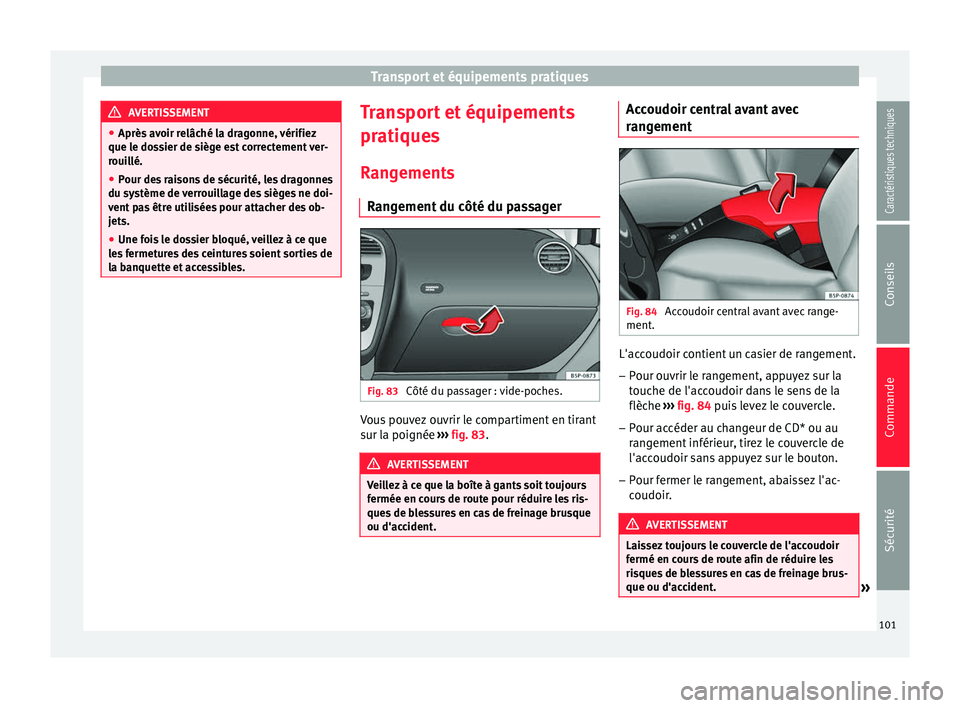

Rangement du côté du passager Fig. 83
Côté du passager : vide-poches. Vous pouvez ouvrir le compartiment en tirant
sur la poignée
››› fig. 83 . AVERTISSEMENT
Veillez à ce que la boîte à gants soit toujours
fermée en cours de route pour réduire les ris-
ques de blessures en cas de freinage brusque
ou d'accident. Accoudoir central avant avec
rangement
Fig. 84
Accoudoir central avant avec range-
ment. L'accoudoir contient un casier de rangement.
– Pour ouvrir le rangement, appuyez sur la
touche de l'accoudoir dans le sens de la
flèche ››› fig. 84 puis levez le couvercle.
– Pour ac
céder au changeur de CD* ou au
rangement inférieur, tirez le couvercle de
l'accoudoir sans appuyez sur le bouton.
– Pour fermer le rangement, abaissez l'ac-
coudoir. AVERTISSEMENT
Laissez toujours le couvercle de l'accoudoir
fermé en cours de route afin de réduire les
risques de blessures en cas de freinage brus-
que ou d'accident. » 101
Caractéristiques techniques
Conseils
Commande
Sécurité
Page 104 of 256

Commande

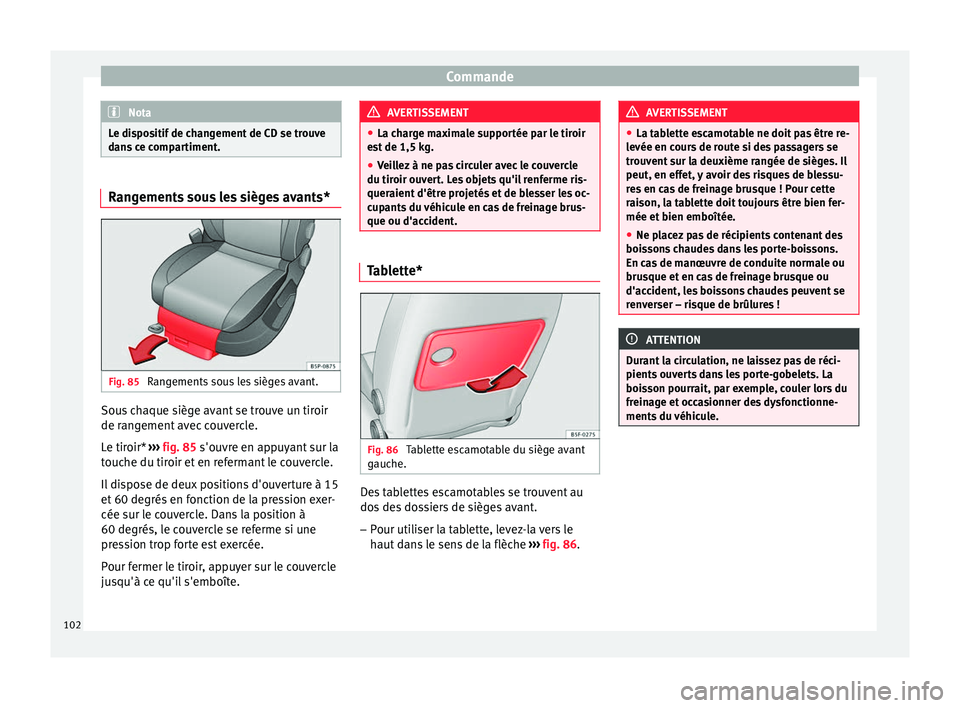

Nota
Le dispositif de changement de CD se trouve
dans ce compartiment. Rangements sous les sièges avants*
Fig. 85
Rangements sous les sièges avant. Sous chaque siège avant se trouve un tiroir
de rangement avec couvercle.
Le tiroir*
››› fig. 85 s'ouvre en appuyant sur la
t ouc
he du tiroir et en refermant le couvercle.
Il dispose de deux positions d'ouverture à 15
et 60 degrés en fonction de la pression exer-
cée sur le couvercle. Dans la position à
60 degrés, le couvercle se referme si une
pression trop forte est exercée.
Pour fermer le tiroir, appuyer sur le couvercle
jusqu'à ce qu'il s'emboîte. AVERTISSEMENT
● La charge maximale supportée par le tiroir
est de 1,5 kg.
● Veillez à ne pas circuler avec le couvercle
du tiroir ouvert. Les objets qu'il renferme ris-
queraient d'être projetés et de blesser les oc-
cupants du véhicule en cas de freinage brus-
que ou d'accident. Tablette*
Fig. 86
Tablette escamotable du siège avant
gauche. Des tablettes escamotables se trouvent au
dos des dossiers de sièges avant.
– Pour utiliser la tablette, levez-la vers le
haut dans le sens de la flèche ›››
fig. 86 . AVERTISSEMENT
● La tablette escamotable ne doit pas être re-
levée en cours de route si des passagers se
trouvent sur la deuxième rangée de sièges. Il
peut, en effet, y avoir des risques de blessu-
res en cas de freinage brusque ! Pour cette
raison, la tablette doit toujours être bien fer-
mée et bien emboîtée.
● Ne placez pas de récipients contenant des
boissons chaudes dans les porte-boissons.
En cas de manœuvre de conduite normale ou
brusque et en cas de freinage brusque ou
d'accident, les boissons chaudes peuvent se
renverser – risque de brûlures ! ATTENTION
Durant la circulation, ne laissez pas de réci-
pients ouverts dans les porte-gobelets. La
boisson pourrait, par exemple, couler lors du
freinage et occasionner des dysfonctionne-
ments du véhicule. 102
Page 105 of 256

Transport et équipements pratiques
Rangement du pavillon* Fig. 87
Compartiments de rangement du pa-
villon. Le pavillon dispose de quatre compartiments
de rangement.
– Pour ouvrir ces compartiments, appuyez
sur le bouton de la trappe, ››› fig. 87 . Le ca-
c he s'ou
vre automatiquement.
– Pour fermer le compartiment, appuyez sur
la trappe jusqu'à ce qu'un clic se fasse en-
tendre. AVERTISSEMENT
La trappe du compartiment de rangement
doit toujours être fermée lorsque le véhicule
est en circulation afin de réduire les éven-
tuels risques de blessures provoqués par des
freinages brusques ou par des accidents et
en vue d'éviter toute projection d'objets à tra-
vers l'habitacle. Porte-gobelets avant
Fig. 88
Porte-gobelets avant. Dans la console centrale, face au levier de vi-
tesse, se trouvent deux porte-gobelets
››› fig. 88. AVERTISSEMENT
● Ne placez pas de récipients contenant des
boissons chaudes dans les porte-gobelets. En
cas de manœuvre de conduite normale ou
brusque et en cas de freinage brusque ou
d'accident, les boissons chaudes peuvent se
renverser : risque de brûlures !
● N'utilisez pas de récipients en matériau dur
(verre, porcelaine par ex.), car ils pourraient
occasionner des blessures en cas d'accident. Porte-gobelets arrière*/accoudoirs*
Fig. 89
Ouverture du porte-gobelets arrière. Fig. 90
Porte-gobelets arrière dans l'accou-
doir. Ouverture et fermeture du porte-
gobelets*/accoudoirs*
– Pour ouvrir, tirez la sangle dans le sens de
la flèche ››› fig. 89 1 .
»
103
Caractéristiques techniques
Conseils
Commande
Sécurité

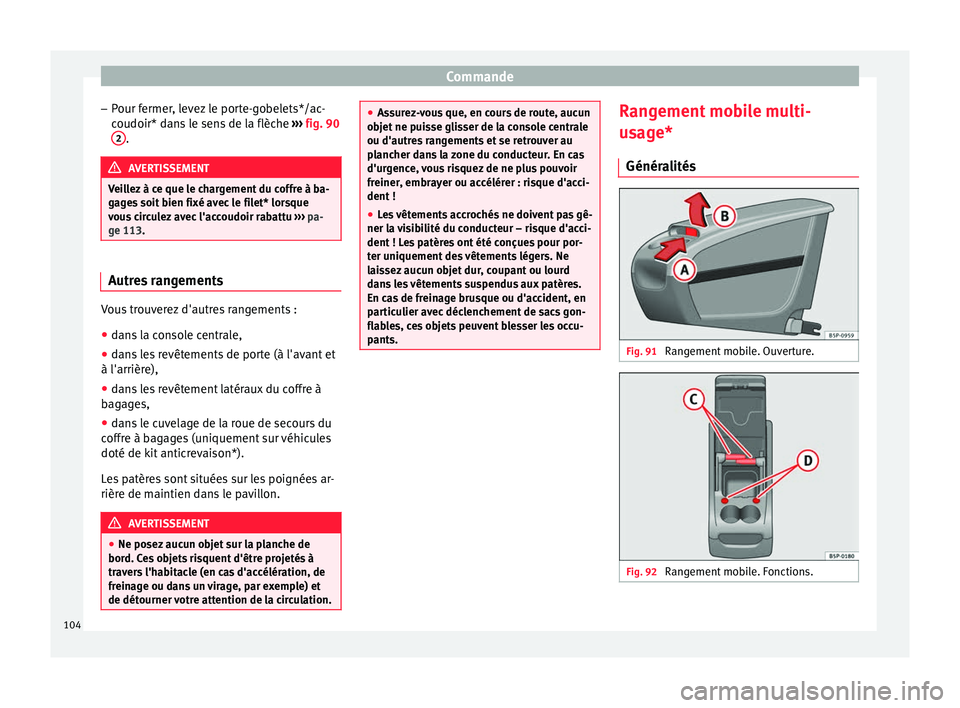

Page 106 of 256

Commande
– Pour fermer, levez le porte-gobelets*/ac-
coudoir* dans le sens de la flèche ››› fig. 90
2 .
AVERTISSEMENT
Veillez à ce que le chargement du coffre à ba-
gages soit bien fixé avec le filet* lorsque
vous circulez avec l'accoudoir rabattu ››› pa-
ge 113. Autres rangements
Vous trouverez d'autres rangements :
● dans la console centrale,
● dans les revêtements de porte (à l'avant et
à l'arrière),
● dans les revêtement latéraux du coffre à
bagages,
● dans le cuvelage de la roue de secours du
coffre à bagages (uniquement sur véhicules
doté de kit anticrevaison*).
Les patères sont situées sur les poignées ar-
rière de maintien dans le pavillon. AVERTISSEMENT
● Ne posez aucun objet sur la planche de
bord. Ces objets risquent d'être projetés à
travers l'habitacle (en cas d'accélération, de
freinage ou dans un virage, par exemple) et
de détourner votre attention de la circulation. ●
Assurez-vous que, en cours de route, aucun
objet ne puisse glisser de la console centrale
ou d'autres rangements et se retrouver au
plancher dans la zone du conducteur. En cas
d'urgence, vous risquez de ne plus pouvoir
freiner, embrayer ou accélérer : risque d'acci-
dent !
● Les vêtements accrochés ne doivent pas gê-
ner la visibilité du conducteur – risque d'acci-
dent ! Les patères ont été conçues pour por-
ter uniquement des vêtements légers. Ne
laissez aucun objet dur, coupant ou lourd
dans les vêtements suspendus aux patères.
En cas de freinage brusque ou d'accident, en
particulier avec déclenchement de sacs gon-
flables, ces objets peuvent blesser les occu-
pants. Rangement mobile multi-
usage*
Généralités Fig. 91
Rangement mobile. Ouverture. Fig. 92
Rangement mobile. Fonctions.104
Page 107 of 256

Transport et équipements pratiques

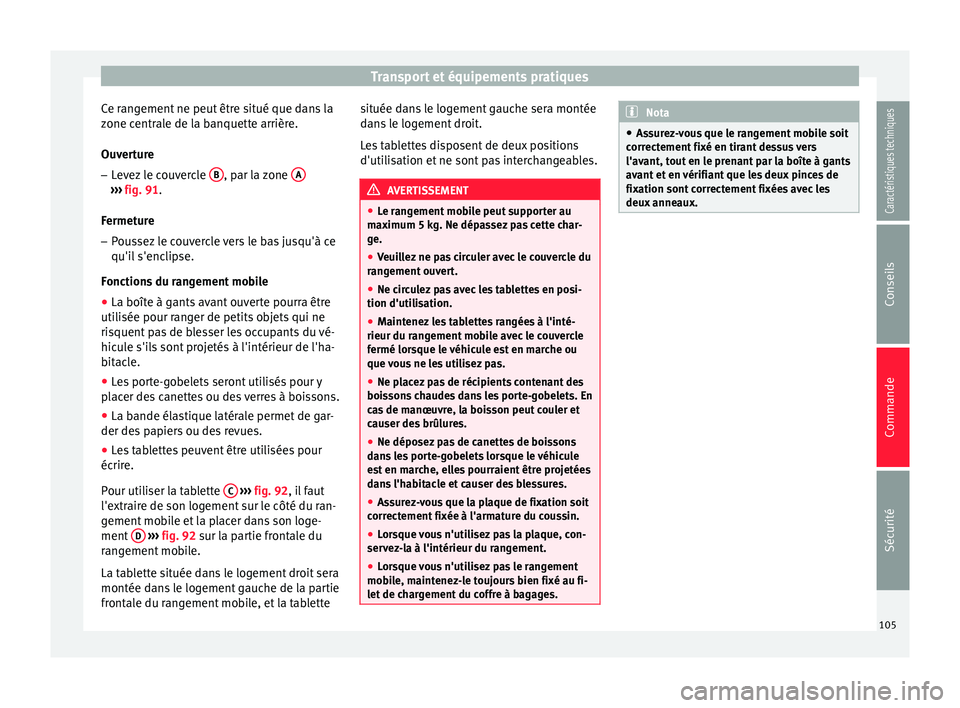

Ce rangement ne peut être situé que dans la
zone centrale de la banquette arrière.
Ouverture – Levez le couvercle B , par la zone
A›››
fig. 91 .
F ermet
ure
– Poussez le couvercle vers le bas jusqu'à ce
qu'il s'enclipse.
Fonctions du rangement mobile
● La boîte à gants avant ouverte pourra être
utilisée pour ranger de petits objets qui ne
risquent pas de blesser les occupants du vé-
hicule s'ils sont projetés à l'intérieur de l'ha-
bitacle.
● Les porte-gobelets seront utilisés pour y
placer des canettes ou des verres à boissons.
● La bande élastique latérale permet de gar-
der des papiers ou des revues.
● Les tablettes peuvent être utilisées pour
écrire.
Pour utiliser la tablette C
››› fig. 92 , il faut
l'e xtr
aire de son logement sur le côté du ran-
gement mobile et la placer dans son loge-
ment D
››› fig. 92 sur la partie frontale du
r an
gement mobile.
La tablette située dans le logement droit sera
montée dans le logement gauche de la partie
frontale du rangement mobile, et la tablette située dans le logement gauche sera montée
dans le logement droit.
Les tablettes disposent de deux positions
d'utilisation et ne sont pas interchangeables.
AVERTISSEMENT
● Le rangement mobile peut supporter au
maximum 5 kg. Ne dépassez pas cette char-
ge.
● Veuillez ne pas circuler avec le couvercle du
rangement ouvert.
● Ne circulez pas avec les tablettes en posi-
tion d'utilisation.
● Maintenez les tablettes rangées à l'inté-
rieur du rangement mobile avec le couvercle
fermé lorsque le véhicule est en marche ou
que vous ne les utilisez pas.
● Ne placez pas de récipients contenant des
boissons chaudes dans les porte-gobelets. En
cas de manœuvre, la boisson peut couler et
causer des brûlures.
● Ne déposez pas de canettes de boissons
dans les porte-gobelets lorsque le véhicule
est en marche, elles pourraient être projetées
dans l'habitacle et causer des blessures.
● Assurez-vous que la plaque de fixation soit
correctement fixée à l'armature du coussin.
● Lorsque vous n'utilisez pas la plaque, con-
servez-la à l'intérieur du rangement.
● Lorsque vous n'utilisez pas le rangement
mobile, maintenez-le toujours bien fixé au fi-
let de chargement du coffre à bagages. Nota
● Assurez-vous que le rangement mobile soit
correctement fixé en tirant dessus vers
l'avant, tout en le prenant par la boîte à gants
avant et en vérifiant que les deux pinces de
fixation sont correctement fixées avec les
deux anneaux. 105
Caractéristiques techniques
Conseils
Commande
Sécurité
Page 108 of 256

Commande

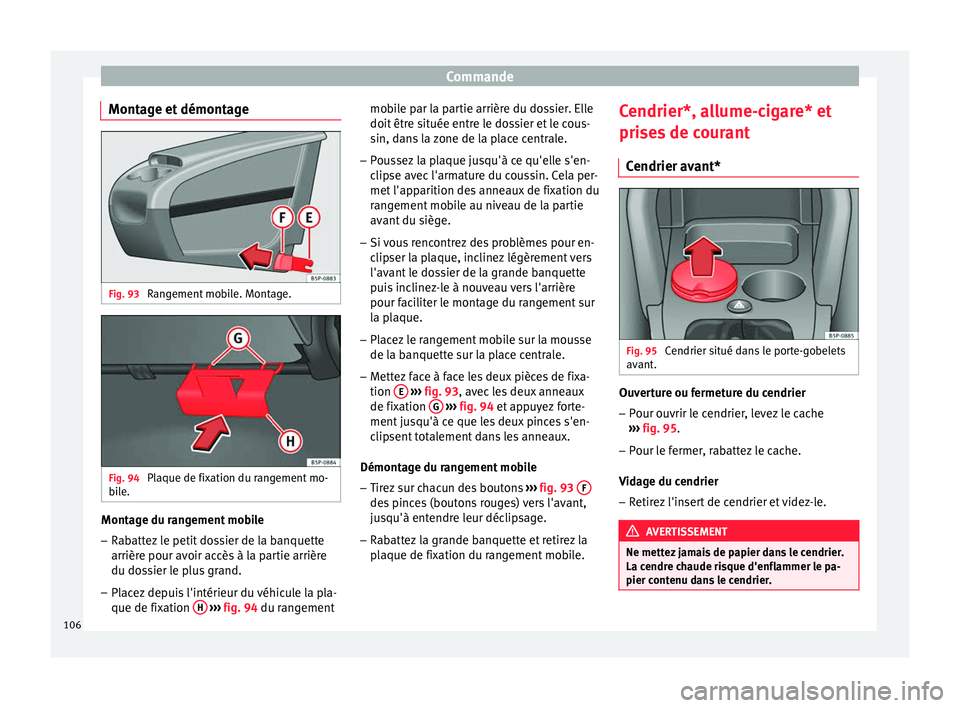

Montage et démontage Fig. 93
Rangement mobile. Montage. Fig. 94
Plaque de fixation du rangement mo-
bile. Montage du rangement mobile
– Rabattez le petit dossier de la banquette
arrière pour avoir accès à la partie arrière
du dossier le plus grand.
– Placez depuis l'intérieur du véhicule la pla-
que de fixation H
››› fig. 94 du rangement mo
b ile par la partie arrière du dossier. Elle
doit être située entre le dossier et le cous-
sin, dans la zone de la place centrale.
– Poussez la plaque jusqu'à ce qu'elle s'en-
clipse avec l'armature du coussin. Cela per-
met l'apparition des anneaux de fixation du
rangement mobile au niveau de la partie
avant du siège.
– Si vous rencontrez des problèmes pour en-
clipser la plaque, inclinez légèrement vers
l'avant le dossier de la grande banquette
puis inclinez-le à nouveau vers l'arrière
pour faciliter le montage du rangement sur
la plaque.
– Placez le rangement mobile sur la mousse
de la banquette sur la place centrale.
– Mettez face à face les deux pièces de fixa-
tion E
››› fig. 93 , avec les deux anneaux
de fi x
ation G
››› fig. 94 et appuyez forte-
ment jusqu'à ce que les deux pinces s'en-
clipsent totalement dans les anneaux.
Démontage du rangement mobile
– Tirez sur chacun des boutons ››› fig. 93 F des pinces (boutons rouges) vers l'avant,
jusqu'à entendre leur déclipsage.
– Rabattez la grande banquette et retirez la
plaque de fixation du rangement mobile. Cendrier*, allume-cigare* et
prises de courant
Cendrier avant* Fig. 95
Cendrier situé dans le porte-gobelets
avant. Ouverture ou fermeture du cendrier
– Pour ouvrir le cendrier, levez le cache
››› fig. 95 .
– Pour l
e fermer, rabattez le cache.
Vidage du cendrier
– Retirez l'insert de cendrier et videz-le. AVERTISSEMENT
Ne mettez jamais de papier dans le cendrier.
La cendre chaude risque d'enflammer le pa-
pier contenu dans le cendrier. 106
Page 109 of 256

Transport et équipements pratiques

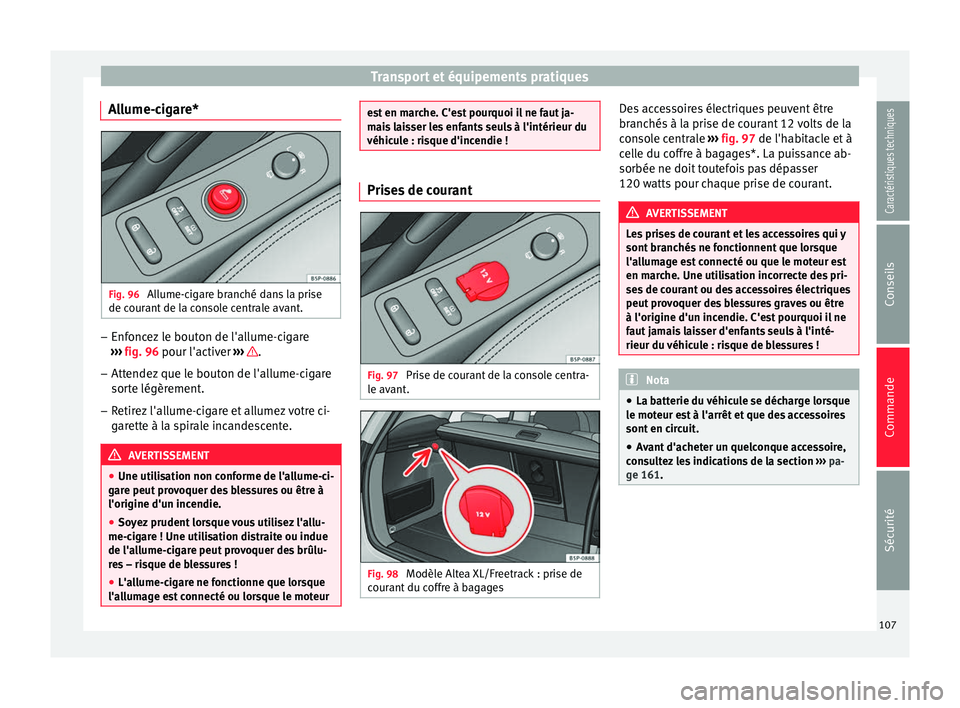

Allume-cigare* Fig. 96
Allume-cigare branché dans la prise
de courant de la console centrale avant. –
Enfoncez le bouton de l'allume-cigare
››› fig. 96 pour l'activer
›
› › .
– Attendez que le bouton de l'allume-cigare
sorte légèrement.
– Retirez l'allume-cigare et allumez votre ci-
garette à la spirale incandescente. AVERTISSEMENT
● Une utilisation non conforme de l'allume-ci-
gare peut provoquer des blessures ou être à
l'origine d'un incendie.
● Soyez prudent lorsque vous utilisez l'allu-
me-cigare ! Une utilisation distraite ou indue
de l'allume-cigare peut provoquer des brûlu-
res – risque de blessures !
● L'allume-cigare ne fonctionne que lorsque
l'allumage est connecté ou lorsque le moteur est en marche. C'est pourquoi il ne faut ja-
mais laisser les enfants seuls à l'intérieur du
véhicule : risque d'incendie !
Prises de courant
Fig. 97
Prise de courant de la console centra-
le avant. Fig. 98
Modèle Altea XL/Freetrack : prise de
courant du coffre à bagages Des accessoires électriques peuvent être
branchés à la prise de courant 12 volts de la
console centrale
››› fig. 97 de l'habitacle et à
c el
le du coffre à bagages*. La puissance ab-
sorbée ne doit toutefois pas dépasser
120 watts pour chaque prise de courant. AVERTISSEMENT
Les prises de courant et les accessoires qui y
sont branchés ne fonctionnent que lorsque
l'allumage est connecté ou que le moteur est
en marche. Une utilisation incorrecte des pri-
ses de courant ou des accessoires électriques
peut provoquer des blessures graves ou être
à l'origine d'un incendie. C'est pourquoi il ne
faut jamais laisser d'enfants seuls à l'inté-
rieur du véhicule : risque de blessures ! Nota
● La batterie du véhicule se décharge lorsque
le moteur est à l'arrêt et que des accessoires
sont en circuit.
● Avant d'acheter un quelconque accessoire,
consultez les indications de la section ››› pa-
ge 161. 107
Caractéristiques techniques
Conseils
Commande
Sécurité
Page 110 of 256

Commande

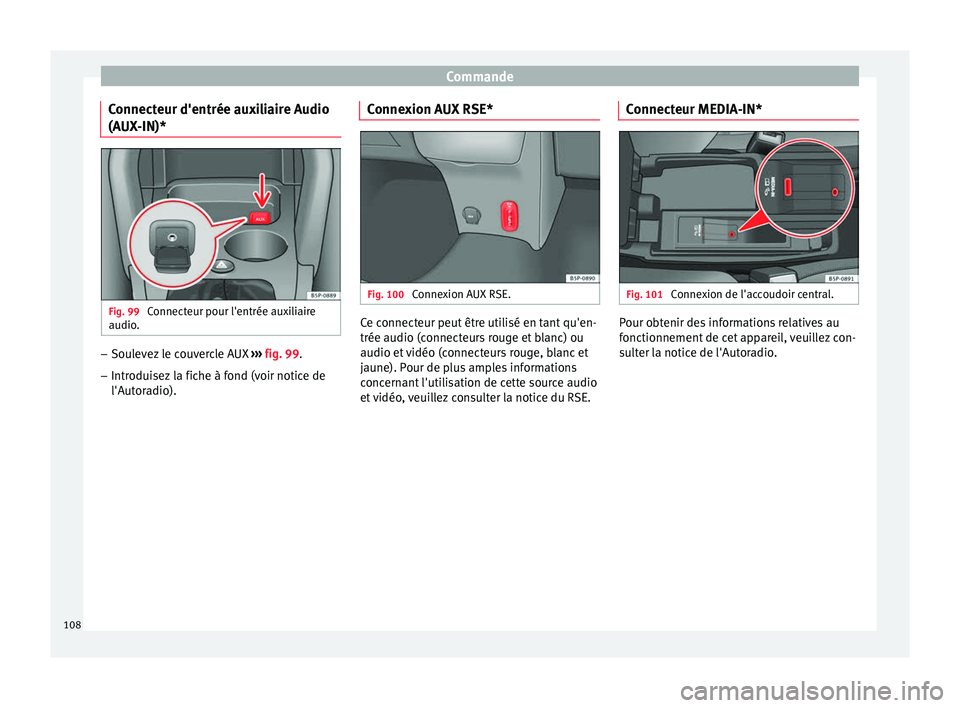

Connecteur d'entrée auxiliaire Audio
(AUX-IN)* Fig. 99
Connecteur pour l'entrée auxiliaire
audio. –
Soulevez le couvercle AUX ››› fig. 99 .
– Intr odui
sez la fiche à fond (voir notice de
l'Autoradio). Connexion AUX RSE* Fig. 100
Connexion AUX RSE. Ce connecteur peut être utilisé en tant qu'en-
trée audio (connecteurs rouge et blanc) ou
audio et vidéo (connecteurs rouge, blanc et
jaune). Pour de plus amples informations
concernant l'utilisation de cette source audio
et vidéo, veuillez consulter la notice du RSE. Connecteur MEDIA-IN* Fig. 101
Connexion de l'accoudoir central. Pour obtenir des informations relatives au
fonctionnement de cet appareil, veuillez con-
sulter la notice de l'Autoradio.
108
